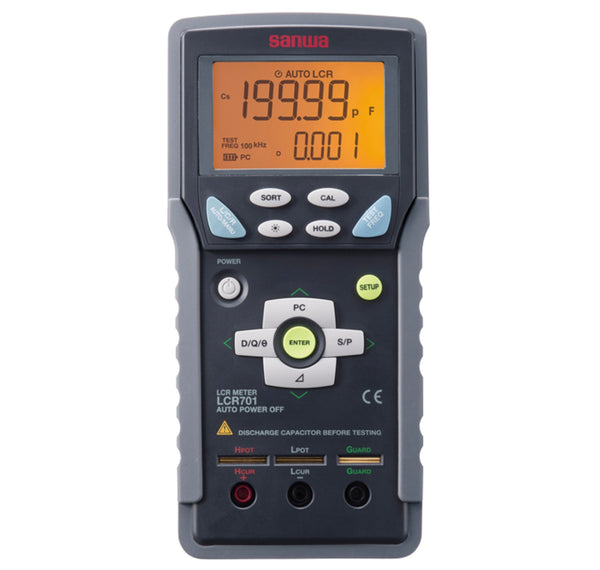

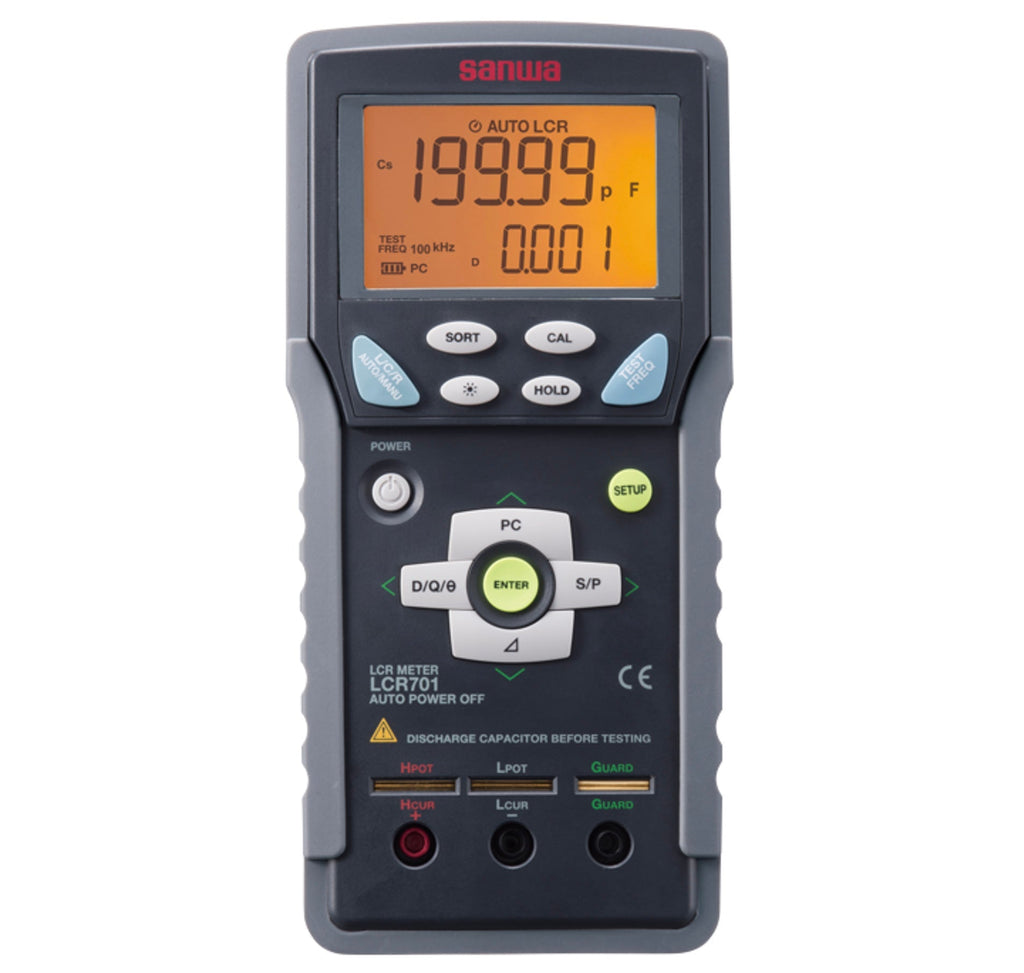

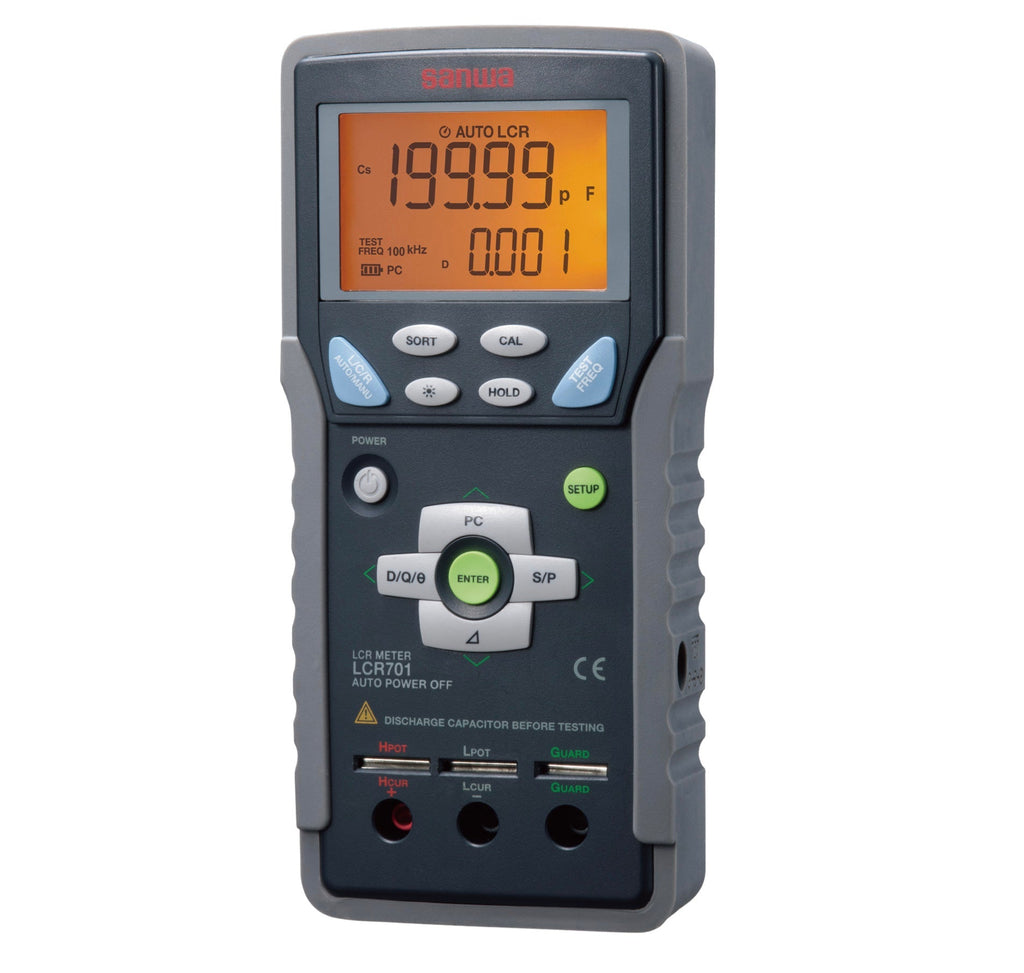

Das LCR701 ist ein voll ausgestattetes Hochleistungs-LCR-Messgerät, das es mit den Fähigkeiten und Optionen vieler Tischgeräte aufnehmen kann.

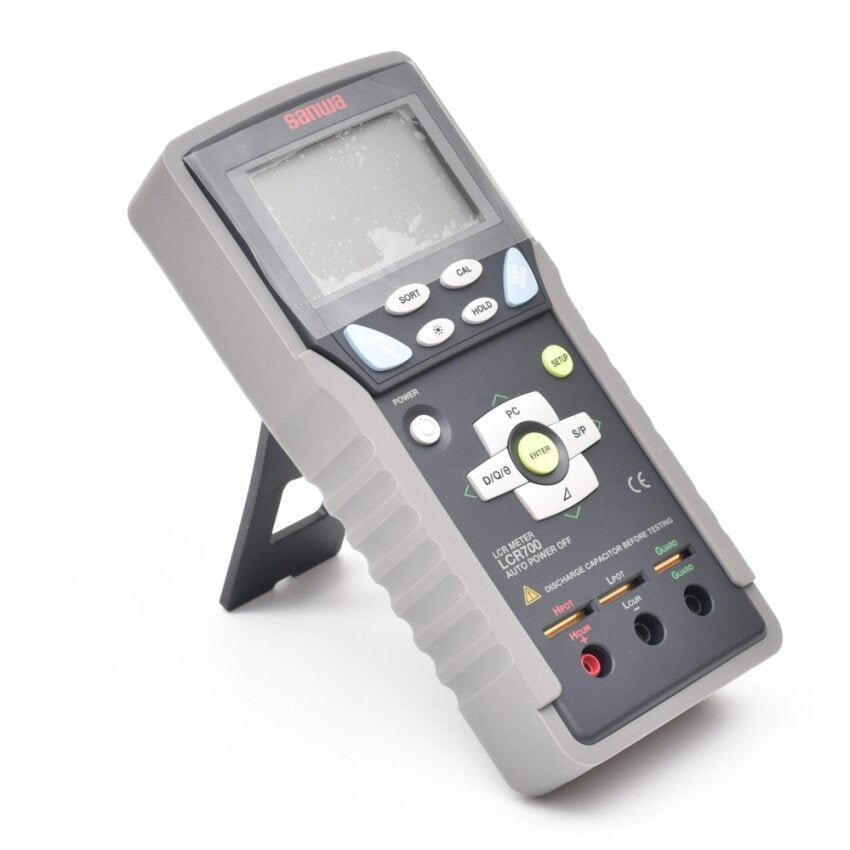

Dieses Instrument verfügt über eine Sortierfunktion für Bauteilwerte, mit der Benutzer passive Bauelemente schnell sortieren können, beispielsweise bei Wareneingangsprüfungen. Dieses Messgerät löst das ältere Sanwa LCR700 ab.
- Automatisch wählbare L/C/R-Messung und wählbarer Serien-/Parallelmodus
- Ls/Lp/Cs/Cp-Messung mit Unterparametern (D/Q/ Ω¸/ESR)
- 5 verschiedene Messfrequenzen (100/120/1k/10k/100kHz)
- Offen-/Kurzschluss-Kalibrierungsfunktion
- Gleichstrom-Widerstandsmessung (7 Bereiche: 200,00 Ω bis 200,0M Ω)

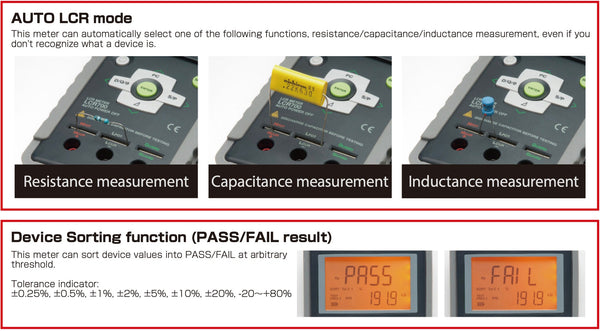

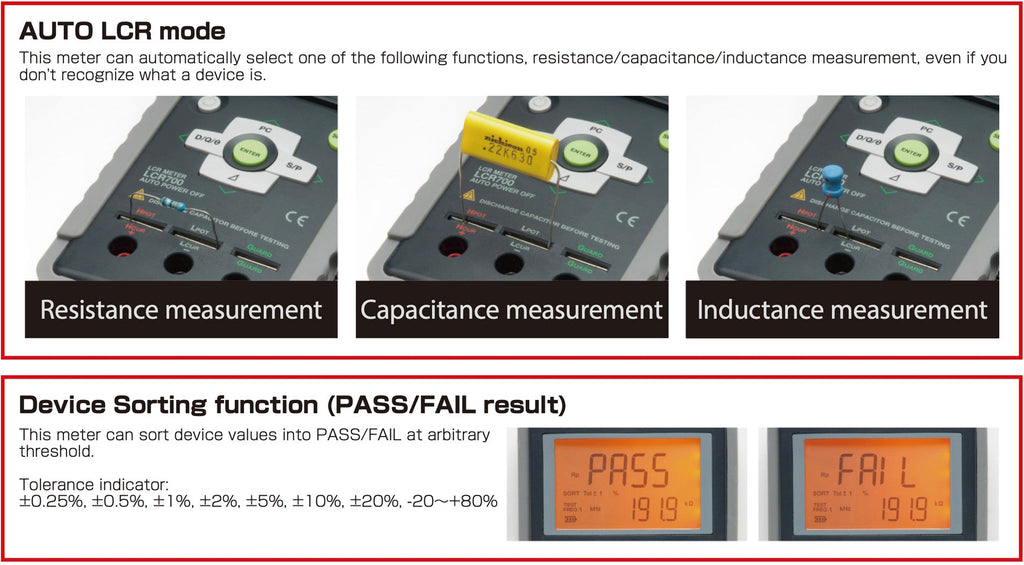

- Bauteil-Sortiermodus für das schnelle Sortieren passiver Bauelemente wie L, C und R
- Optische USB-Schnittstelle (optional)
- Data Hold, Hintergrundbeleuchtung, Relativwertfunktion
- Auto-LCR-Modus
Mit der kostenlosen LCR-Link-Software und dem optionalen optischen Verbindungskabel „LCR-USB“ können Sie die gemessenen Daten bequem auf Ihren PC übertragen.
Spezifikationen
| Funktion | Bereiche | Genauigkeit |
|---|---|---|
| Ls/Lp | 20,000µ/200,00µ/2000,0µ/20,000m/200,00m/2000,0m 20,000/200,00/2000,0/20,000kH |
±(0,3%+3) |
| Cs/Cp | 200,00p/2000,0p/20,00n/200,00n/2000,0n/ 20,000µ/200,00µ/2000,0µ/20,00mF (50pF oder weniger: außerhalb der Genauigkeit) |
±(0,3%+3) |
| Rs/Rp | 20,000/200,00/2,0000k/20,000k/ 200,00k/2,0000M/20,000M/200,0MΩ |
±(0,3%+3) |
| Ω (DCR) | 200,00/2,0000k/20,000k/200,00k/ 2,0000M/20,000M/200,0MΩ |
±(0,3%+3) |
| Abtastrate | 1,2 mal / Sekunde (LCR-Modus) 0,5 mal / Sekunde (DCR-Modus) |
| Messfrequenzen | 100/120/1k/10k/100kHz |
| Messmodus | Serie / Parallel |
| Messbare Parameter | Ls / Lp / Cs / Cp / Rs / Rp / DCR (einschließlich D/Q/θ/ESR/RP) |
| Stromversorgung | 6LF22 (Alkali 9V) 6F22 (Mangan 9V) Netzteil AD-30-3 (optional) |
| Batterielebensdauer | 6LF22 (Alkali 9V): Ca. 40 Stunden 6F22 (Mangan 9V): Ca. 18 Stunden (Auto-LCR-Modus, 1 kHz) |
| Größe / Gewicht | H184×B87×T45 mm / Ca. 400g |
| Sicherheitsstandards | IEC61326-1, EN50581 |
Abholverfügbarkeit konnte nicht geladen werden.
Produktinformationen
Produktinformationen
Das LCR701 ist ein voll ausgestattetes Hochleistungs-LCR-Messgerät, das es mit den Fähigkeiten und Optionen vieler Tischgeräte aufnehmen kann.
Dieses Instrument verfügt über eine Sortierfunktion für Bauteilwerte, mit der Benutzer passive Bauelemente schnell sortieren können, beispielsweise bei Wareneingangsprüfungen. Dieses Messgerät löst das ältere Sanwa LCR700 ab.
- Automatisch wählbare L/C/R-Messung und wählbarer Serien-/Parallelmodus
- Ls/Lp/Cs/Cp-Messung mit Unterparametern (D/Q/ Ω¸/ESR)
- 5 verschiedene Messfrequenzen (100/120/1k/10k/100kHz)
- Offen-/Kurzschluss-Kalibrierungsfunktion
- Gleichstrom-Widerstandsmessung (7 Bereiche: 200,00 Ω bis 200,0M Ω)
- Bauteil-Sortiermodus für das schnelle Sortieren passiver Bauelemente wie L, C und R
- Optische USB-Schnittstelle (optional)
- Data Hold, Hintergrundbeleuchtung, Relativwertfunktion
- Auto-LCR-Modus
Mit der kostenlosen LCR-Link-Software und dem optionalen optischen Verbindungskabel „LCR-USB“ können Sie die gemessenen Daten bequem auf Ihren PC übertragen.
Spezifikationen
| Funktion | Bereiche | Genauigkeit |
|---|---|---|
| Ls/Lp | 20,000µ/200,00µ/2000,0µ/20,000m/200,00m/2000,0m 20,000/200,00/2000,0/20,000kH |
±(0,3%+3) |
| Cs/Cp | 200,00p/2000,0p/20,00n/200,00n/2000,0n/ 20,000µ/200,00µ/2000,0µ/20,00mF (50pF oder weniger: außerhalb der Genauigkeit) |
±(0,3%+3) |
| Rs/Rp | 20,000/200,00/2,0000k/20,000k/ 200,00k/2,0000M/20,000M/200,0MΩ |
±(0,3%+3) |
| Ω (DCR) | 200,00/2,0000k/20,000k/200,00k/ 2,0000M/20,000M/200,0MΩ |
±(0,3%+3) |
| Abtastrate | 1,2 mal / Sekunde (LCR-Modus) 0,5 mal / Sekunde (DCR-Modus) |
| Messfrequenzen | 100/120/1k/10k/100kHz |
| Messmodus | Serie / Parallel |
| Messbare Parameter | Ls / Lp / Cs / Cp / Rs / Rp / DCR (einschließlich D/Q/θ/ESR/RP) |
| Stromversorgung | 6LF22 (Alkali 9V) 6F22 (Mangan 9V) Netzteil AD-30-3 (optional) |
| Batterielebensdauer | 6LF22 (Alkali 9V): Ca. 40 Stunden 6F22 (Mangan 9V): Ca. 18 Stunden (Auto-LCR-Modus, 1 kHz) |
| Größe / Gewicht | H184×B87×T45 mm / Ca. 400g |
| Sicherheitsstandards | IEC61326-1, EN50581 |
